Модерните мебели не са само дизайн. Те са функционалност. Вече рядко виждаме горни кухненски шкафове, които се отварят настрани като обикновени врати. Повдигащите механизми превзеха интериора, защото са удобни, спестяват място и изглеждат стилно. Но за домашния майстор кутията с части и схеми понякога изглежда като пъзел с повишена трудност.

Независимо дали сглобявате нови кухненски шкафове, монтирате повдигащ се матрак на спалня или поправяте шкафа за обувки, принципите са сходни. В това ръководство от HomeMax ще разгледаме универсалната схема за монтаж, за да превърнете „Направи си сам“ проекта в успех.

Какво представлява повдигащият механизъм и как работи?

Преди да хванете винтоверта, е важно да разберете какво държите в ръцете си. Повдигащите механизми варират от най-простите газови амортисьори (бутала) до сложни механични системи с пружини (тип Aventos).
Тяхната задача е двойна:

1. Да „помагат“ при отварянето, поемайки тежестта на вратата.

2. Да задържат вратата в отворено положение, за да имате свободен достъп до шкафа.

Основни компоненти в комплекта

Когато разопаковате кутията, обикновено ще намерите следното:

1. Две тела на механизма (ляв и десен): при по-леки врати понякога се използва само един, но за симетрия и дълготрайност винаги се препоръчват два.

2. Крепежни планки за корпуса: метални планки, които се завиват към страницата на шкафа.

3. Крепежни планки за вратата: елементите, които се монтират на гърба на челото (вратичката).

4. Свързващи елементи: щифтове или клипс-системи за бърз монтаж.

5. Винтове за дърво: обикновено 3.5×16 мм или 4×16 мм.

6. Амортисьори и/или пружини: при газовите механизми те са отделен цилиндър. При механичните са вградени в тялото.

7. Хартиен шаблон за монтаж: най-важният лист хартия, който не трябва да изхвърляте.

Типова схема на монтаж (универсални стъпки)

Монтажът изисква прецизност до милиметър. Ако механизмите не са монтирани симетрично, вратата ще се изкриви, пантите ще се износят бързо, a движението ще бъде придружено от скърцане.

Етап на подготовка и планиране

Доброто начало е половината работа.

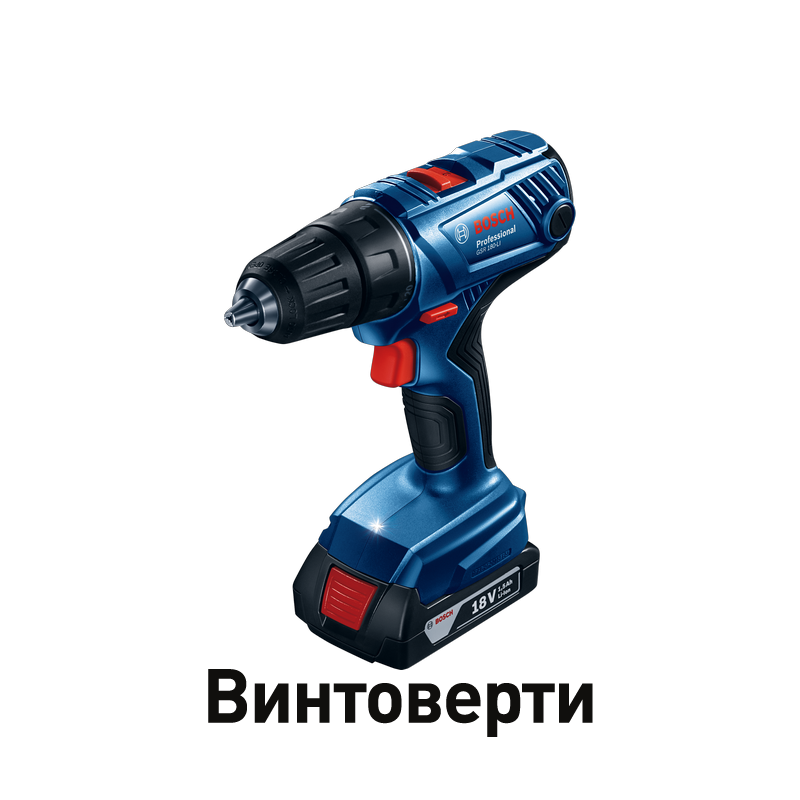

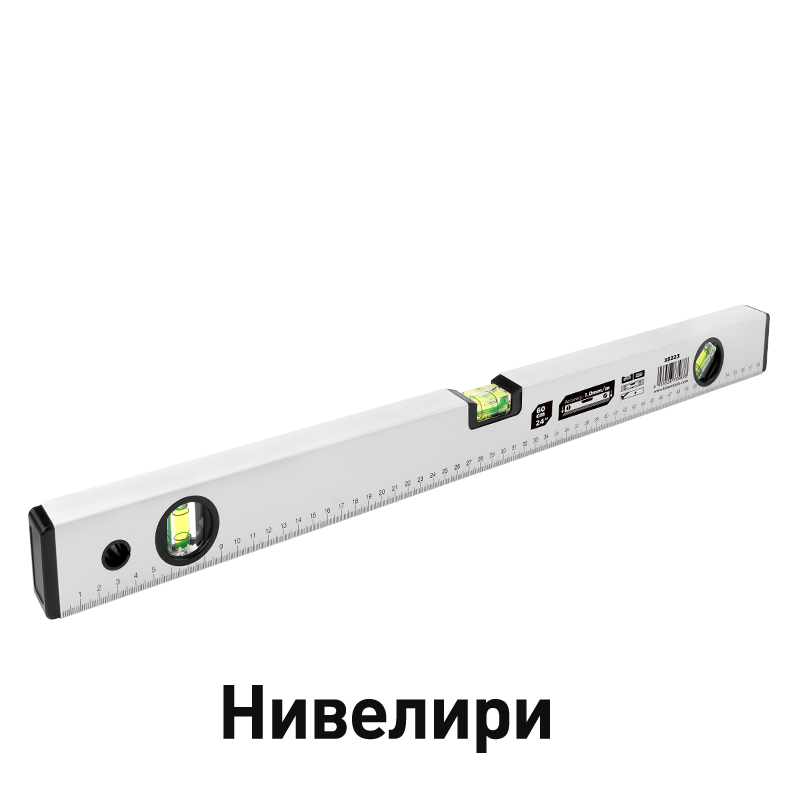

Инструменти: ще ви трябват винтоверт, ролетка, молив, шило (за отбелязване на дупките) и нивелир.

1. Проверка на корпуса
Уверете се, че шкафът е сглобен правилно и е с прав ъгъл (диагоналите му са равни). Ако шкафът е вече окачен на стената, проверете дали дюбелите държат здраво – повдигащите механизми упражняват допълнително напрежение при отваряне.

2. Избор на сила

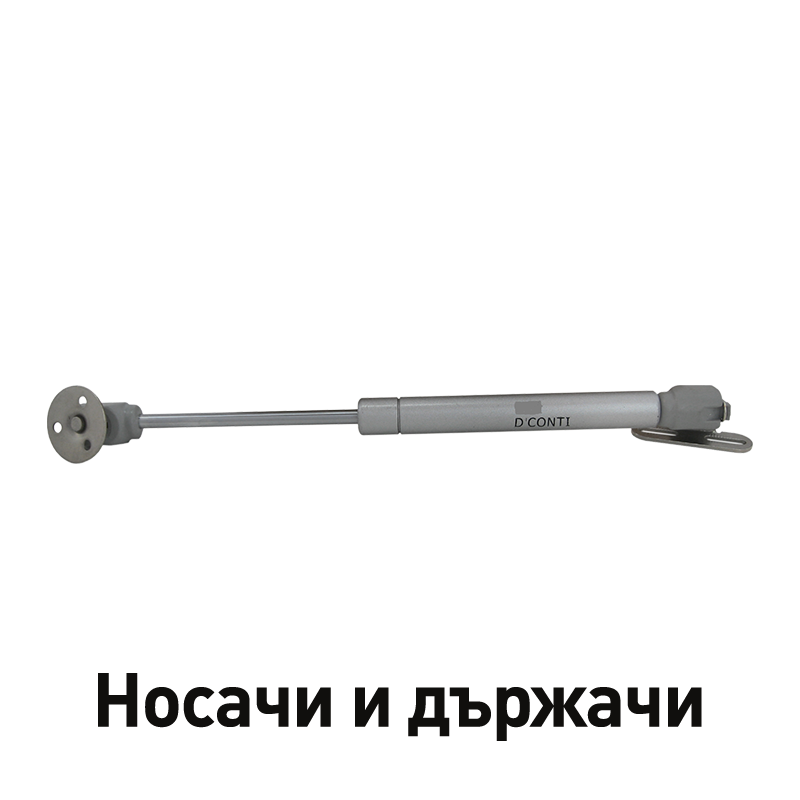

Ако монтирате газови амортисьори, те се избират по нютони (60N,80N,100N,120N).
Правило: един амортисьор от 100N е равен на сила за повдигане на около 10 кг. За стандартна кухненска вратичка обикновено са нужни два амортисьора по 60N или 80N. Не слагайте прекалено силни механизми на леки врати – те ще се отварят „гърмящо“ и трудно ще се затварят.

3. Посока на отваряне
Решете докъде искате да се отваря вратата (75°, 90°, или 110°). Това се определя от позицията на монтаж.

Монтаж на механизма към вътрешната страна на шкафа

Това е стъпката, където се допускат най-много грешки. Механизмите винаги се монтират симетрично от двете страни (лява и дясна страница на шкафа).

Стъпка по стъпка:

1. Използване на шаблона
Ако имате хартиен шаблон в комплекта, наложете го върху страницата на шкафа, като го подравните спрямо горния ръб и предния кант. Отбележете дупките с шило.

2. Ръчно измерване (ако няма шаблон):

  • погледнете схемата на гърба на опаковката. Обикновено първият винт се намира на 37 мм навътре от предния ръб на шкафа (стандарт в мебелното производство);
  • височината варира според ъгъла на отваряне. Например, за отваряне на 90°, центърът на механизма обикновено е на около 30% от височината на шкафа, мерено отгоре надолу.

Пример за газов амортисьор: обикновено центърът на горната планка се монтира на 240−260 мм от тавана на шкафа и на 100−110 мм навътре от гърба (зависи от дължината на амортисьора).

3. Фиксиране
Завийте металните планки или телата на механизма с винтове 3.5×16 мм. Уверете се, че главите на винтовете са прибрани и не стърчат, за да не пречат на движението.

Монтаж на вратата/капака към механизма

Тук трябва да свържете раменете (пистоните) със самата вратичка.

Важно: преди да монтирате механизма, вратата вече трябва да е закачена за шкафа с мебелни панти (освен ако механизмът не е тип „цялостен повдигач“, който играе ролята и на панта).

1. Маркиране на вратата:

  • за газови амортисьори: измерете разстоянието от ръба на пантата. Обикновено планката на вратата се монтира на около 70−90 мм от оста на пантата (вижте конкретната схема на вашия модел);
  • една малка хитрост: монтирайте механизма към шкафа, отворете вратата до желаната позиция (напр. хоризонтално на 90°), разпънете амортисьора докрай и вижте къде попада планката му върху вратата. Отбележете с молив.

2. Закрепване
Завийте планките към вратата. Внимавайте дължината на винтовете да не е по-голяма от дебелината на вратата (стандартно 18 мм или 16 мм), за да не пробиете лицето ѝ.

3. Сглобяване
Повечето модерни механизми имат „Click“ система. Просто натиснете главата на амортисьора/рамото към ябълковидния болт на планката, докато чуете щракване. Ако са с осигурителен щифт, поставете го.

Тест и фина настройка (регулиране)

Монтажът е готов, но работата не е свършена. Сега следва настройката. Идеално работещият механизъм трябва да позволява на вратата да се отваря леко, да спира плавно и да стои отворена във всяка позиция (или поне в горна мъртва точка), без да пада на главата ви.

Регулиране на силата (напрежението):

  • при газови амортисьори: те не се регулират. Силата им е фиксирана. Ако вратата пада, трябва да купите по-силни (80N→100N). Ако вратата отскача твърде силно и бие пантите – трябват ви по-слаби;
  • при механични системи (с пружина): в предната част на механизма има регулиращ винт (често скрит под декоративна капачка):
    ○ вратата пада: завийте винта (обикновено по часовниковата стрелка), за да натегнете пружината;
    ○ вратата „бяга“ нагоре твърде бързо: развийте винта, за да отпуснете напрежението.

Регулиране на позицията (фугите):

Ако след монтажа вратата стои накриво (луфтът отляво е по-голям от този отдясно), използвайте реглажа на самите панти на шкафа, а не на повдигащия механизъм.

Специфики според вида на мебелите

Въпреки че принципът е един, приложението има разлики.

За кухня (вертикално отваряне)

Кухненските шкафове се отварят най-често.

Съвет: заложете на механизми с плавно затваряне (Soft Close). Те предотвратяват тряскането на вратата, което не само дразни, но и разбива дюбелите на стената.

Ако имате двоен сгъваем механизъм (Блум Aventos HF тип), тук схемата е по-сложна. Важно е да изчислите точно разстоянието между двете врати, за да не се „захапват“ при сгъване. Използвайте телескопичните рамене за фина настройка на височината.

За спалня (повдигаща подматрачна рамка)

Тук говорим за тежка артилерия. Механизмите за легла използват много мощни газови амортисьори (750N,1000N,1200N).

Никога не се опитвайте да свиете амортисьор за легло с голи ръце преди монтажа. Няма да успеете и може да се нараните. Той се свива само под тежестта на матрака.

Монтирайте механизма към кутията на леглото и към подматрачната рамка без амортисьора. Чак когато всичко е завинтено, поставете амортисьора и сложете матрака. Матракът действа като противотежест. Без матрак рамката ще стои постоянно отворена.

За шкаф за обувки (падащ механизъм)

Тук принципът е обърнат – механизмът не вдига, а ограничава падането на вратата надолу.

Монтира се в долната част на страниците. Важно е да измерите точно дължината на въжето или рамото, за да спре вратата точно на 90°, преди да удари пода или колената ви.

Чести грешки и как да ги избегнете

1. Монтаж „на око“
Дори 5 мм разлика между левия и десния механизъм ще доведе до усукване на вратата. С времето това ще изкърти пантите. Винаги мерете двукратно.

2. Грешен избор на сила
Много хора мислят „колкото по-силно, толкова по-добре“. Това е грешка. Прекалено силният амортисьор оказва постоянно напрежение върху винтовете и пантите, дори когато е затворено, което води до деформации.

3. Обърнат монтаж на газовото бутало
Дебелата част (цилиндърът с газа) трябва да бъде отгоре, а тънката част (стерженът) – надолу, когато вратата е отворена. Това осигурява смазване на уплътненията вътре с маслото. Ако го монтирате наобратно, уплътнението ще изсъхне и газът ще изтече след няколко месеца.

Препоръка от Home-max.bg

Справянето с монтажа на повдигащ механизъм не е задача само за професионални дърводелци. С правилната схема, малко търпение и точните инструменти, можете да модернизирате дома си за един следобед.

Заповядайте в нашите магазини, където консултантите ни ще ви помогнат да изберете точния модел според теглото и размера на вашите вратички, или разгледайте и поръчайте онлайн на home-max.bg. Нека мебелите работят за вас.
