Пълно ръководство за свързване на девиаторни ключове стъпка по стъпка

Девиаторният ключ позволява управление на една лампа от две различни места – например в началото и края на коридор или в двата края на стълбище. Това се реализира чрез специална схема с два девиаторни ключа и два „пътнически“ проводника между тях. В това ръководство ще разгледаме подробно принципа на работа, схемата на свързване, най-честите грешки и ключовите правила за безопасност при работа с електрическа инсталация.

Какво представлява девиаторният ключ?

Девиаторният ключ е електрически прекъсвач, който може да пренасочва фазата между два изхода. За разлика от стандартния еднополюсен ключ, който просто прекъсва или подава фаза, девиаторният ключ „превключва“ веригата.

В англоезичната литература се среща като:

• two-way switch – в Европа;
• three-way switch – в Северна Америка;
• changeover switch – в техническа документация;

Всеки девиаторен ключ има три клеми:

1. COM / L – обща клема, към която се подава или отвежда фазата. Това е централната точка на превключване.

2. L1 – първи пътнически проводник. Свързва се към съответния L1 на втория ключ.

3. L2 – втори пътнически проводник. Осигурява алтернативния път за фазата.

Благодарение на тази конфигурация лампата може да бъде включена или изключена от всяка от двете позиции, независимо от състоянието на другия ключ.

Важно за безопасността при свързване на девиаторни ключове

Работата по електрическа инсталация крие реален риск от токов удар, пожар или повреда на оборудването. В България устройството на електрическите уредби и електропроводните линии се урежда от Наредба №3 от 9 юни 2004 г., издадена от Министерството на енергетиката [1].

Съществуват няколко задължителни принципа, които трябва да бъдат спазени:

1. Изключване на захранването от главното табло – преди всяка намеса автоматичният предпазител трябва да бъде изключен.

2. Проверка за липса на напрежение – използва се фазомер или мултицет (измервателни уреди), а не само визуална проверка.

3. Идентифициране на проводниците – не се разчита единствено на цвета, особено при стари инсталации.

4. Прекъсване само на фазата – никога не се прекъсва нулевият проводник вместо фазата.

5. Използване на защитен проводник – металните осветителни тела трябва да бъдат заземени.

Ако не сте сигурни кой проводник е фаза, кой е нула и как е изградена съществуващата инсталация, практическото свързване трябва да бъде извършено от квалифициран електротехник.

Основен принцип на схемата с два девиаторни ключа

За да разберем свързването, първо трябва да разгледаме логиката на веригата. При стандартна схема участват следните проводници:

• кафяво / черно / сиво – фазови проводници;
• синьо – нулев проводник;
• жълто-зелено – защитен проводник;

В класическата схема имаме:

• Фаза L – захранващ проводник;
• Два пътнически проводника – между двата ключа;
• Върнат проводник към лампата – подава фаза към осветителното тяло;
• Нула N – отива директно към лампата;
• Защитен проводник PE – използва се за заземяване;

Важно е да се подчертае: девиаторните ключове прекъсват само фазата, никога нулата.

Схема на свързване стъпка по стъпка

По-долу е представена логическата последователност на свързване при стандартна инсталация:

1. Фаза L → към COM на първия девиаторен ключ
Фазовият проводник влиза в общата клема на първия ключ.

2. L1 на ключ 1 → L1 на ключ 2
Първият пътнически проводник свързва двата ключа.

3. L2 на ключ 1 → L2 на ключ 2
Вторият пътнически проводник също свързва двата ключа.

4. COM на ключ 2 → към лампата
От общата клема на втория ключ фазата отива към осветителното тяло.

5. Нула N → директно към лампата
Нулевият проводник не преминава през ключовете.

6. PE → към заземяване
Използва се при наличие на метални корпуси или кутии.

Тази конфигурация позволява при всяко превключване на който и да е ключ веригата да се затваря или прекъсва.

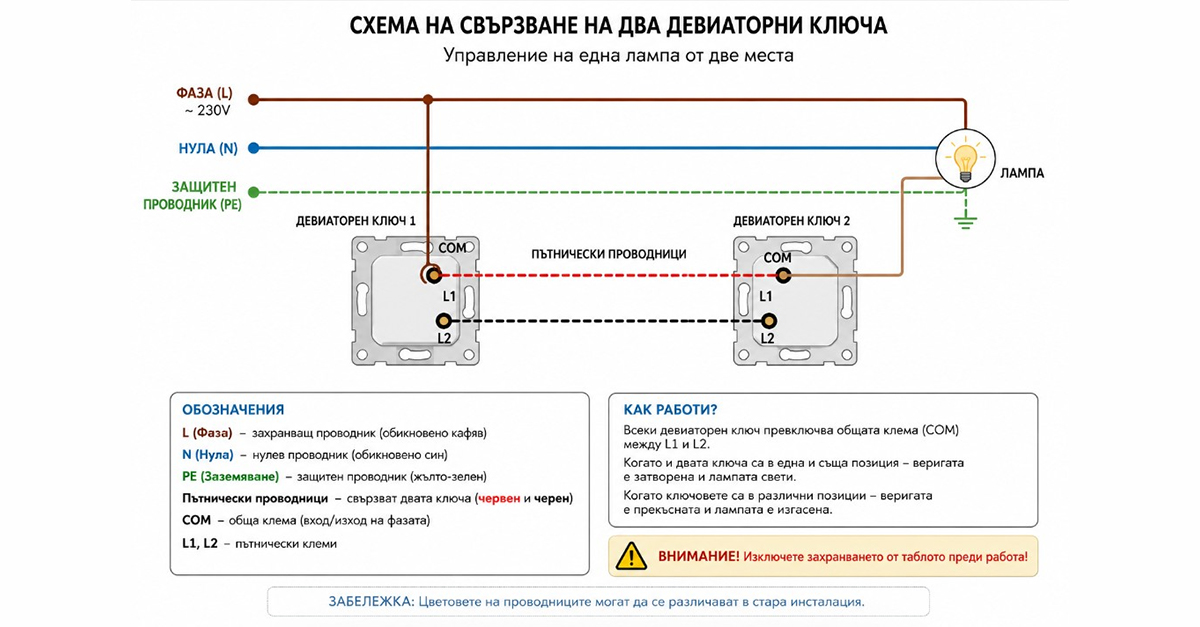

Изображението показва класическа схема с два девиаторни ключа и два пътнически проводника между тях. Добре се вижда как фазата преминава през ключовете, докато нулата е директно свързана към лампата.

Сравнение между обикновен и девиаторен ключ

Характеристика	Обикновен ключ	Девиаторен ключ
Брой клеми	2	3
Управление от две места	Не	Да
Използва пътнически проводници	Не	Да
Прекъсва фаза	Да	Да
Подходящ за стълбища и коридори	Ограничено	Отлично

От таблицата ясно се вижда, че девиаторният ключ е предназначен за по-гъвкаво управление на осветлението.

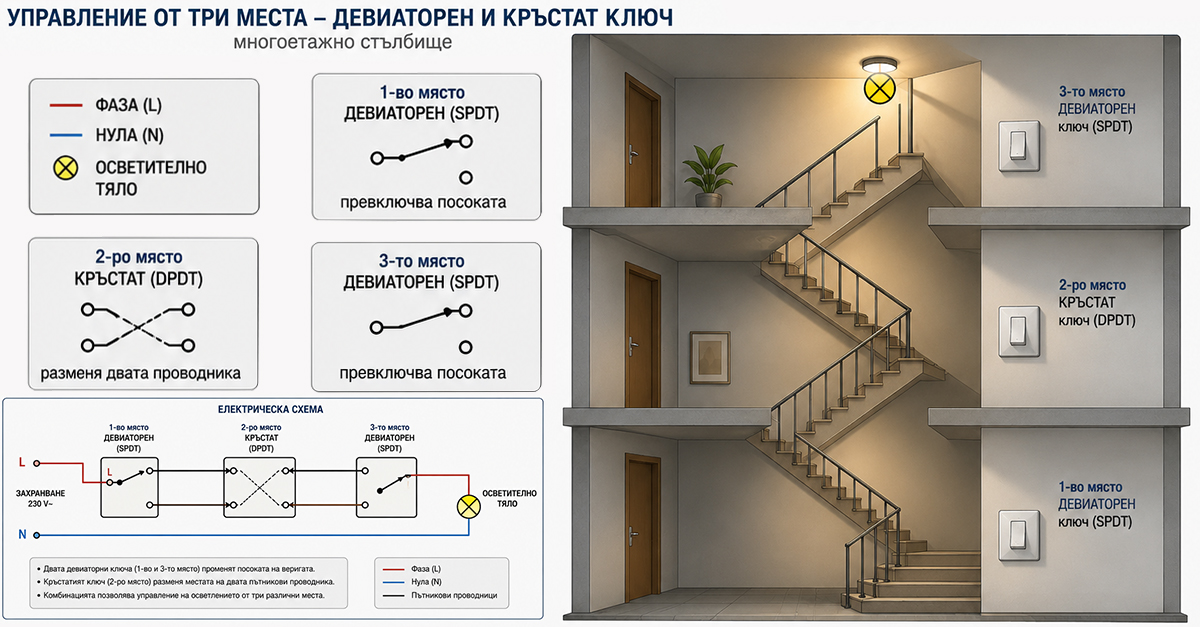

Кога е необходим кръстат ключ?

Ако искате да управлявате една лампа от три или повече места, стандартната схема с два девиаторни ключа не е достатъчна. Тогава се използва следната конфигурация:

• два девиаторни ключа – в началото и края;
• един или повече кръстати ключове – между тях;

Кръстатият ключ разменя пътническите проводници помежду им и позволява допълнителна точка на управление. Това решение е често използвано при дълги коридори или многоетажни стълбища.

Най-чести грешки при свързване на девиаторен ключ

Дори при правилна схема, неточностите в изпълнението могат да доведат до неработеща система или до реален риск за безопасността. Ето кои са най-често срещаните проблеми и защо са критични.

Разменяне на COM с L1 или L2

Това е класическа грешка при монтажа. Общата клема (COM) се бърка с една от пътническите клеми (L1 или L2), което води до неправилна работа. В резултат лампата може да светва само в определени позиции или да не реагира логично на двата ключа. Причината често е различното разположение на клемите при отделните производители.

Прекъсване на нулата вместо фазата

От гледна точка на безопасността това е една от най-опасните грешки. Ключът трябва да прекъсва фазовия проводник, а не нулата. Ако се прекъсне нулата, лампата може да изглежда изключена, но в осветителното тяло остава напрежение. Това създава риск от токов удар при смяна на крушка.

Смесване на цветове при стара инсталация

В по-стари електрически системи цветовете невинаги отговарят на съвременните стандарти. Синият проводник може да не е нула, а кафявият – да не е фаза. Разчитането само на цвета без измерване с фазомер или мултицет е честа причина за грешно свързване.

Лошо затегнати клеми

Недостатъчно добре фиксиран проводник води до повишено съпротивление и загряване. С времето това може да причини разтапяне на изолацията или дори пожар. Всяка връзка трябва да бъде стабилна и проверена механично.

Използване на обикновен ключ вместо девиаторен

Понякога по невнимание се монтира стандартен еднополюсен ключ. Той няма необходимите пътнически клеми и схемата няма да работи коректно. Управление от две места е възможно само с девиаторни ключове с означения COM, L1 и L2.

Професионален подход

Сигурната инсталация не се прави „по спомен“, а чрез проверка. Захранването трябва да бъде изключено от таблото, а проводниците – измерени с подходящ уред. Не разчитайте единствено на цветовете или на старата връзка. Измерването е единственият надежден начин да избегнете грешки и рискове.

Практически препоръки за надеждна инсталация

За да бъде системата дълготрайна и безопасна, следвайте няколко технически насоки:

• използвайте проводници със сечение, съобразено с инсталацията;
• избирайте ключове от сертифицирани производители;
• проверявайте затягането на клемите преди монтаж на декоративните панели;
• маркирайте проводниците при демонтаж, за да избегнете объркване;
• при съмнение извършвайте измерване с мултицет.

Тези стъпки намаляват вероятността от бъдещи проблеми и повреди.

Как работи логиката на превключване?

При всяко натискане на девиаторния ключ общата клема се свързва последователно към L1 или L2. Това означава, че веригата се затваря само когато двата ключа са в „съвместима“ позиция.

На практика:

• ако и двата ключа са в една и съща логическа позиция – лампата свети;
• ако са в различни позиции – веригата е прекъсната;

Тази проста, но ефективна логика позволява пълноценен контрол върху осветлението от две точки.

Финални насоки за правилно изпълнение

Свързването на девиаторни ключове не е сложно като принцип, но изисква прецизност, разбиране на схемата и стриктно спазване на правилата за безопасност. Най-важното е да се прекъсва фазата, да се идентифицират правилно проводниците и да не се разчита единствено на цвета им.

Ако инсталацията е стара, неясна или не отговаря на съвременните стандарти, най-разумното решение е намесата да бъде извършена от квалифициран електротехник. Така ще гарантирате не само правилната работа на схемата, но и безопасността на вашия дом.

Библиография

[1] Министерство на енергетиката. „Наредба №3 от 9 юни 2004 г. за устройството на електрическите уредби и електропроводните линии“. Достъпно на: https://www.lex.bg/laws/ldoc/2135472225
